Descripción
Una nueva era de rendimiento DSP de HELIX
El HELIX DSP ULTRA XT representa la nueva cúspide de los DSP independientes de HELIX. Como procesador de señal de 16 canales de gama ultra alta, está diseñado para la actualización de sistemas de sonido multicanal modernos con los más altos estándares sonoros. Sin importar la complejidad del sistema de sonido de fábrica, la diversidad de las fuentes de señal o la ambición de los requisitos, gracias a su completa conectividad, su procesamiento de señal de vanguardia y su rendimiento de audio excepcional, el DSP ULTRA XT establece nuevos estándares en el audio de alta gama para automóviles. El resultado es un procesador HELIX de última generación que redefine los límites de los sistemas de sonido de alta gama, fabricado en Alemania.
Máxima flexibilidad y conectividad para actualizaciones multicanal exigentes.

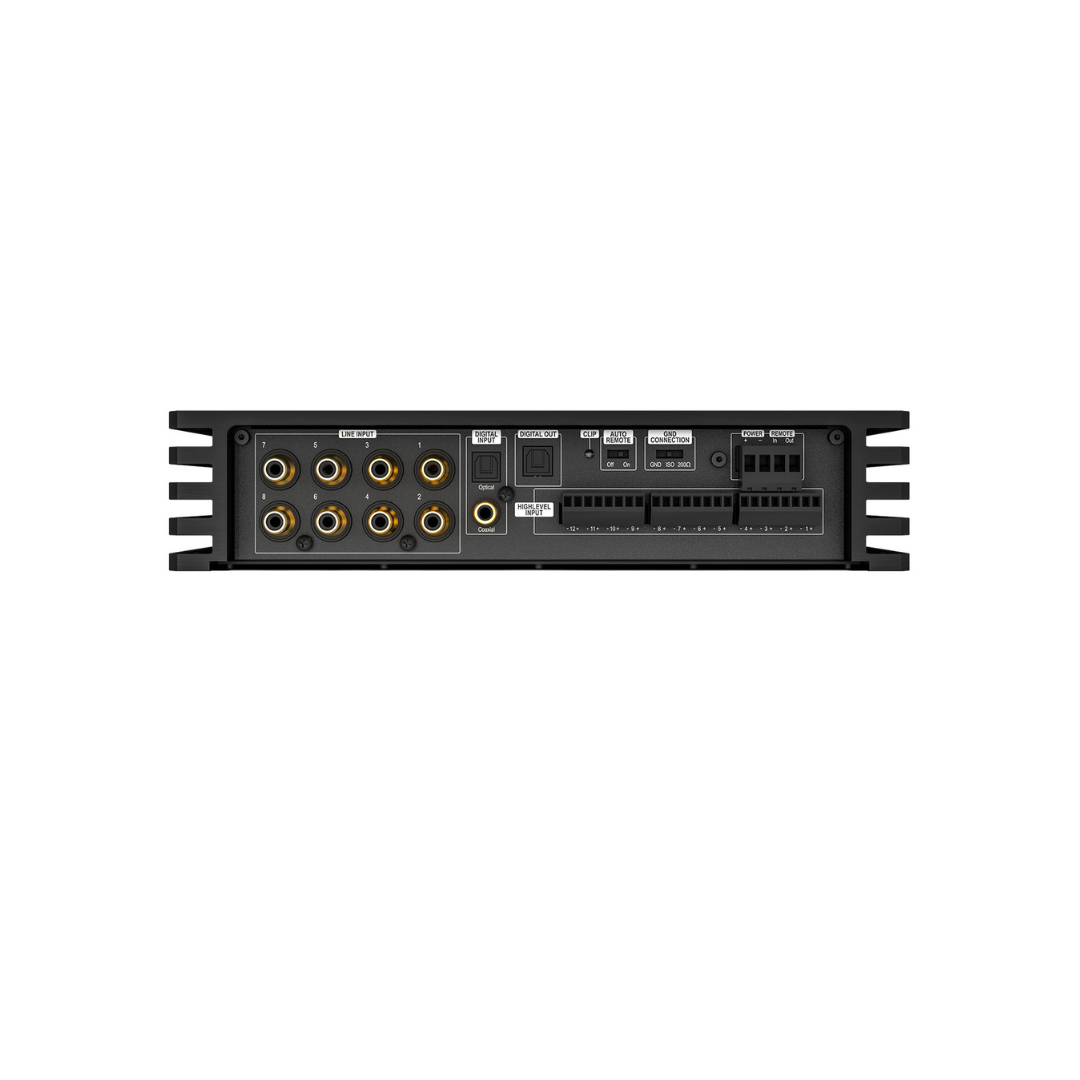

El HELIX DSP ULTRA XT ofrece una conectividad excepcional para actualizaciones multicanal exigentes e integraciones complejas en entornos de vehículos modernos. Con 8 entradas RCA, 12 entradas de alto nivel, una entrada SPDIF óptica y una coaxial, una salida SPDIF óptica, una ranura para tarjeta de extensión 2.0 y USB PerfectStream a través de USB-C, dispone de numerosas rutas de señal analógicas y digitales. Esto permite que el DSP ULTRA XT se conecte de forma flexible a una amplia variedad de fuentes, sistemas de sonido de fábrica y sistemas de alta gama.
La entrada de alto nivel de 12 canales con una sensibilidad de entrada de hasta 32 V RMS permite la conexión sin problemas de potentes amplificadores originales y crea las condiciones ideales para su integración en sistemas de sonido modernos de fábrica. Para una transmisión de señal digital de alta calidad, también dispone de una entrada SPDIF óptica y coaxial, ideales para la conexión directa de fuentes de señal digital como reproductores de alta resolución. La salida SPDIF óptica también permite la transmisión digital de la señal a los componentes posteriores.
Al mismo tiempo, el DSP ULTRA XT actúa como una unidad de control digital central dentro del vehículo. Internamente, su potente arquitectura DSP con 12 canales de entrada, 8 canales virtuales y 16 canales de salida procesables proporciona la base para una máxima flexibilidad en el enrutamiento de señales, la integración de fuentes y la gestión de canales. Además, las señales de audio de alta resolución de hasta 192 kHz/32 bits se pueden transmitir sin pérdidas directamente al DSP a través de la entrada USB-C mediante la innovadora tecnología USB PerfectStream. Asimismo, las mediciones y la configuración AISA a través de la herramienta DSP PC Tool 6 se pueden realizar cómodamente mediante la misma conexión.
La ranura integrada para tarjeta de extensión 2.0 amplía la conectividad según sea necesario con interfaces adicionales como audio HD Bluetooth, entradas analógicas adicionales o módulos futuros. El puerto de control inteligente (SCP) complementa las funciones, permitiendo la conexión de controles remotos y otros accesorios, incluida una fuente de alimentación integrada. El resultado es una plataforma DSP preparada para el futuro que combina una flexibilidad de sistema excepcional con conectividad digital de vanguardia.
Procesamiento de señales de alta gama con tecnología ESS SABRE.
Las altas aspiraciones del DSP ULTRA XT se hacen especialmente evidentes en el uso de componentes de primera calidad. Para la conversión de señal, emplea convertidores A/D y D/A de alto rendimiento de ESS Technology con arquitectura HyperStream® IV, así como tecnología SABRE y SABRE HIFI®. Esta tecnología de conversión goza de una excelente reputación en el mundo del audio y constituye la base de un procesamiento de señal excepcionalmente preciso, con bajo nivel de ruido y mínima distorsión. El resultado es una reproducción musical excepcionalmente pura, detallada y dinámica que permite apreciar hasta los matices más sutiles.
Con una relación señal/ruido de 128 dB, una distorsión armónica total (THD+N) inferior al 0,0003 %, una distorsión de intermodulación inferior al 0,0008 % y un voltaje de salida máximo de 8 voltios, el DSP ULTRA XT ofrece un nivel de detalle, dinámica y control sonoro excepcionales. El procesamiento interno de la señal a 96 kHz/32 bits permite un ancho de banda de audio de hasta 44 kHz y subraya su firme compromiso con la reproducción de audio de alta resolución. La innovadora ruta de la señal de audio minimiza eficazmente las interferencias y la distorsión, mientras que los conectores RCA de alta calidad garantizan una conexión de señal fiable y mecánicamente estable.
De alta gama hasta el componente más pequeño.
Los excepcionales estándares de calidad del HELIX DSP ULTRA XT no se limitan a la tecnología de conversión, la potencia de procesamiento y la conectividad, sino que se extienden a la selección y el ajuste de cada componente de hardware. En un procesador de señales de esta categoría, incluso un componente aparentemente estándar puede tener un impacto decisivo en las mediciones, el rendimiento de ruido y la calidad del sonido.
Las salidas utilizan condensadores de acoplamiento fabricados exclusivamente para Audiotec Fischer, desarrollados específicamente para aplicaciones de audio y optimizados para minimizar el ángulo de pérdida (tan δ). Estos condensadores garantizan que la señal de audio se transmita de la forma más neutra y sin pérdidas posible, sin coloración tonal ni distorsión apreciable. En puntos clave de la ruta de la señal, resistencias de película delgada con tolerancias muy ajustadas y una desviación máxima del 0,1 % garantizan aún más la máxima precisión, un requisito fundamental para el rendimiento excepcional del DSP ULTRA XT.
La fuente de alimentación de los convertidores AD y DA también se diseñó meticulosamente para lograr la máxima pureza de señal: reguladores de voltaje lineales especiales de ESS Technology crean condiciones de funcionamiento óptimas para la conversión con mínimo ruido y baja distorsión incluso de las señales de audio más pequeñas. Cada uno de los tres convertidores AD y ambos convertidores DA cuenta con su propia fuente de alimentación dedicada, lo que evita cualquier interferencia entre los canales de conversión.
Una novedosa etapa de entrada analógica con una altísima supresión de modo común evita eficazmente que las interferencias no deseadas lleguen a la señal de audio. Además, las etapas de entrada y salida utilizan amplificadores operacionales SoundPlus™ de Texas Instruments, que ofrecen un nivel de ruido y distorsión excepcionalmente bajos, lo que demuestra la coherencia de la ingeniería en cada nivel.
TwinDSP Power
La potencia de cálculo solo puede superarse con aún más potencia de cálculo, y es precisamente por eso que el DSP ULTRA XT está equipado con dos procesadores de señal digital (DSP) de audio de punto fijo de 64 bits extremadamente potentes. Sus increíbles 2400 millones de operaciones MAC por segundo hacen posible el ajuste exhaustivo del sonido en todos los canales procesados, combinado con un procesamiento de señal de máxima calidad. Para una configuración óptima, dispone de 12 canales de entrada, 8 canales virtuales y 16 canales de salida, lo que permite las opciones de configuración más completas y numerosas funciones de sonido.
ACO – Plataforma avanzada de coprocesador de 32 bits
La potencia de procesamiento de alta velocidad no solo se encuentra en la ruta de la señal: la plataforma ACO de 32 bits, excepcionalmente potente, gestiona todas las tareas de control y proporciona un aumento de velocidad crucial, especialmente para la comunicación de datos con nuestro software DSP PC-Tool 6, pero también para el cambio ultrarrápido entre hasta diez configuraciones de sonido posibles. Pero ACO ofrece mucho más: se implementan fantásticos efectos de sonido como Augmented Bass Processing o RealCenter, procesamiento dinámico como Dynamic Loudness Control (DLC) o Remote Tone Control (RTC), así como un ecualizador de entrada separado por canal con AISA (Advanced Input Signal Analyzer) para un análisis y compensación sencillos de las señales de entrada de las radios OEM que ya incluyen una configuración de sonido instalada de fábrica.
Control máximo con DSP PC-Tool 6
Como es lógico, el HELIX DSP ULTRA XT se puede configurar mediante nuestra herramienta profesional e intuitiva DSP PC-Tool 6. Sus numerosas opciones de ajuste satisfacen todas las necesidades y permiten una configuración de sonido extremadamente precisa, incluso en configuraciones multicanal muy complejas.
Gracias a las funciones DSP mejoradas, la automatización inteligente y los potentes algoritmos como TuneEQ , TuneToTarget y AISA , la optimización del sonido es más sencilla y significativamente más eficiente en la práctica. Asimismo, la interfaz de usuario optimizada de DSP PC-Tool 6 garantiza que cada configuración se pueda adaptar hasta el más mínimo detalle a las condiciones acústicas y las preferencias auditivas individuales, para una experiencia de sonido de primer nivel.
Procesamiento de canales virtuales: enrutamiento de señales moderno
La adaptación a los sistemas de sonido modernos de fábrica exige un enrutamiento de señal cada vez más complejo dentro del procesador debido al creciente número de entradas de señal. Esto es especialmente cierto cuando se mezclan múltiples señales de entrada y luego se dividen en sistemas multicanal, lo que rápidamente lleva al límite los conceptos de enrutamiento convencionales. El procesamiento de canales virtuales multietapa de Audiotec Fischer , junto con el galardonado software DSP PC-Tool 6, permite mapear fácilmente incluso configuraciones de sistema muy complejas y asignar libremente funciones de sonido SFX patentadas , como RealCenter o Dynamic Bass Enhancement.
Tecnología de última generación con un aspecto sofisticado.

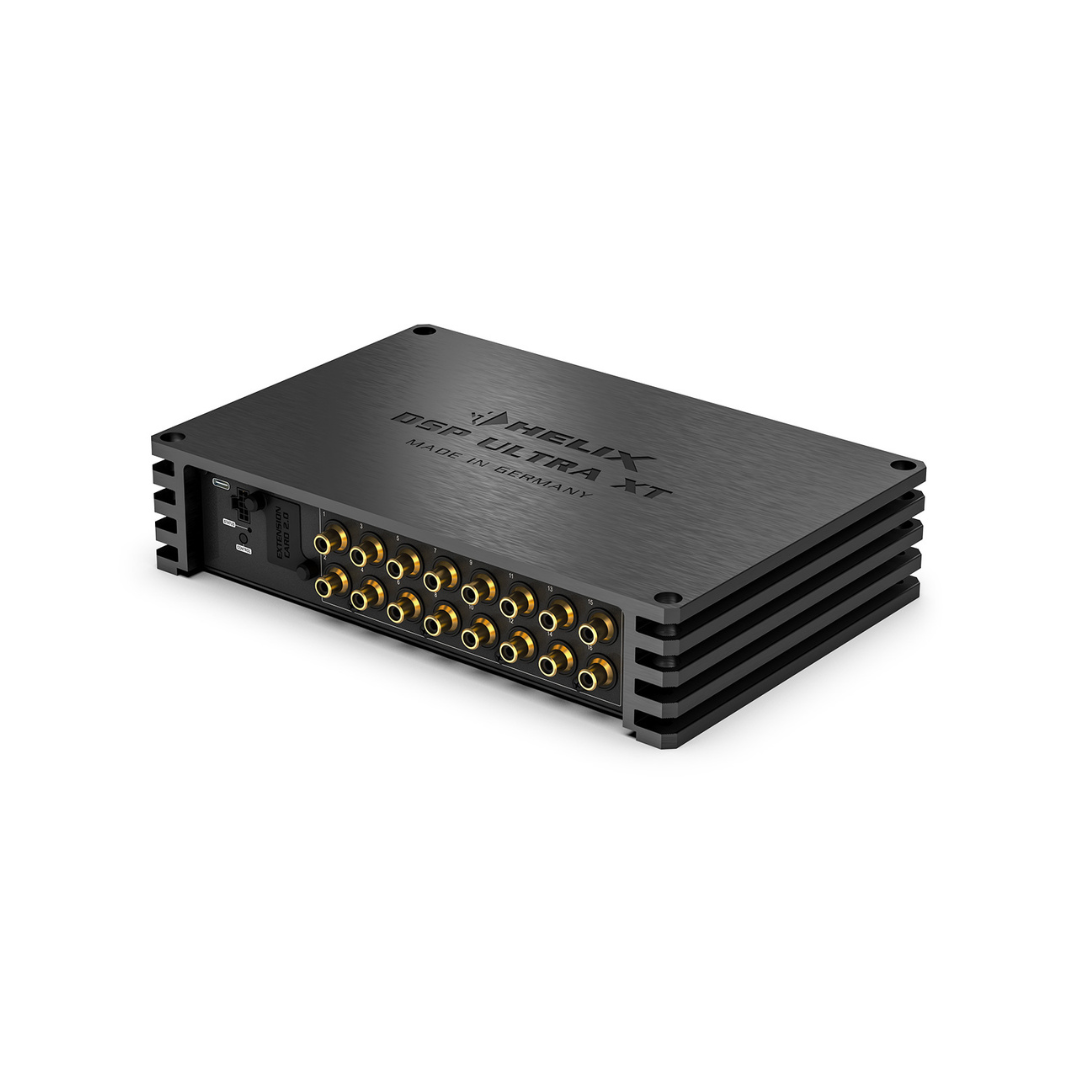

Las ambiciones tecnológicas del HELIX DSP ULTRA XT también se reflejan en su diseño exterior. Su llamativa carcasa, con un diseño que simula aletas de refrigeración, bordes biselados y conectores RCA de alta calidad, transmite de inmediato la excepcional envergadura de este DSP. A pesar de su amplia funcionalidad, el DSP ULTRA XT presenta un formato compacto que facilita su integración.
Características
- Procesador digital de señal (DSP) independiente de gama alta de 16 canales para actualizaciones de sonido multicanal exigentes.
- TwinDSP Power: dos procesadores de señal digital (DSP) de audio de «punto fijo» extremadamente potentes con una resolución de 64 bits y 2400 millones de operaciones MAC por segundo permiten un ajuste de sonido exhaustivo de todos los canales procesados:
- 12 canales de entrada
- 8 canales virtuales

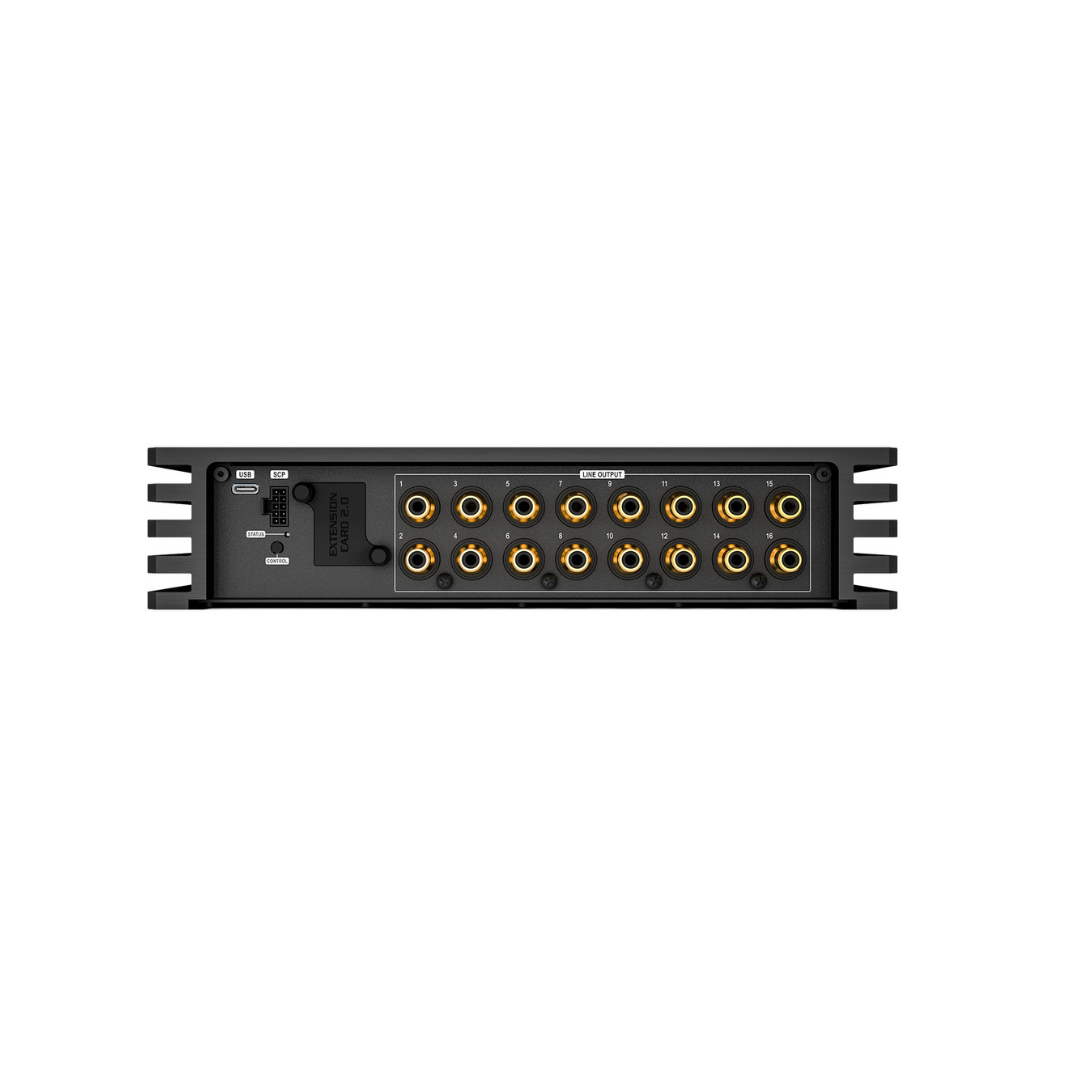

- 16 canales de salida
- Los convertidores analógico-digitales (A/D) de alto rendimiento de ESS Technology, con arquitectura HyperStream® IV y tecnología SABRE, así como los convertidores digital-analógico (D/A) con arquitectura HyperStream® IV y tecnología SABRE HIFI®, garantizan una calidad de señal excepcionalmente pura, una alta fidelidad de detalles y un procesamiento de señal preciso, con bajo nivel de ruido y baja distorsión, desde la entrada hasta la salida.
- EV-Ready: rango de voltaje de entrada extendido de hasta 18 V para un funcionamiento estable incluso en vehículos eléctricos con voltajes a bordo aumentados.
- Ruta de señal de audio innovadora para minimizar la distorsión y lograr la máxima calidad de sonido.
- Conectores RCA de alta calidad para una conexión de señal fiable y mecánicamente estable, y una transmisión de señal siempre limpia.
- Entrada de alto nivel de 12 canales con sensibilidad de entrada de hasta 32 V RMS y circuito ADEP.3 para su integración en sistemas de sonido originales modernos.
- Tecnología USB PerfectStream: transmisión de audio de alta resolución sin pérdidas (hasta 192 kHz / 32 bits), medición AISA (Advanced Signal Input Analyzer) y configuración DSP simultánea a través de la entrada USB-C.
- VCP (Procesamiento de Canales Virtuales) permite configurar sistemas de sonido altamente complejos de forma aún más flexible mediante:
- Ecualizador de grupo en todos los canales de salida
- Configuración multipath de efectos de sonido DSP (SFX)
- Características adicionales como atenuación trasera
- ACO – Plataforma avanzada de coprocesador de 32 bits para funciones de sistema y DSP:
- AISA (Analizador Avanzado de Señales de Entrada) e InputEQ para un fácil análisis y corrección de las señales de entrada.
- DLC (Control Dinámico de Sonoridad) y RTC (Control Remoto de Tono) para un ajuste dinámico y dependiente del volumen de los agudos y los graves.
- Función TuneEQ patentada para el ajuste automático de los ecualizadores de entrada, virtuales y de salida.
- Efectos de sonido SFX – Procesamiento de graves aumentados, RealCenter & Co.
- Ranura para tarjeta de extensión 2.0 para integrar interfaces adicionales como audio HD Bluetooth, entradas analógicas adicionales o funciones futuras.
- Dos entradas digitales (óptica y coaxial) y una salida digital óptica en formato SPDIF permiten una ruta de señal totalmente digital desde la fuente hasta el componente posterior.
- Puerto de control inteligente (SCP) compacto y preparado para el futuro para conectar mandos a distancia y otros accesorios.
- Nuevo y llamativo diseño de carcasa con aspecto de aletas de refrigeración, bordes biselados y conectores RCA de primera calidad, que enfatizan visiblemente las aspiraciones de alta gama y el rendimiento excepcional del DSP.
- Máximo control con DSP PC-Tool 6: software profesional para una configuración precisa y un ajuste de sonido óptimo en el vehículo.
Características especiales:
Arquitectura del convertidor ESS
El HELIX NEXT DSP ULTRA XT utiliza convertidores A/D y D/A de alta calidad de ESS Technology con arquitectura HyperStream® IV, así como tecnología SABRE y SABRE HIFI® para la conversión de señal. Esta tecnología de conversión goza de una excelente reputación en el mundo del audio y constituye una base de altísima calidad para todo el procesamiento de señal dentro del DSP.
Gracias a la conversión precisa de las señales de audio, el alto rango dinámico y el funcionamiento con una distorsión mínima, se conservan con excepcional claridad los detalles, los timbres y la información espacial. El resultado es una reproducción musical pura, detallada y natural, desde la entrada hasta la salida.
USB PerfectStream
La tecnología USB PerfectStream amplía el procesador de señal con una potente interfaz de audio USB bidireccional. Permite la transmisión de audio de alta resolución sin pérdidas de hasta 192 kHz/32 bits, lo que posibilita la transmisión de contenido musical o señales de prueba para calibración directamente desde un ordenador o smartphone al DSP. Además, USB PerfectStream también ofrece la opción de enviar los datos de audio de los canales DSP individuales directamente al ordenador para su procesamiento en tiempo real y de alta resolución en nuestro Analizador Avanzado de Señal de Entrada, lo que permite la corrección y optimización mediante el procesamiento de entrada.
Entrada inteligente de alto nivel ADEP.3
Las radios de coche modernas instaladas de fábrica son cada vez más inteligentes en el diagnóstico de los altavoces conectados. La última generación, en particular, incorpora funciones de monitorización adicionales que pueden generar mensajes de error o incluso fallos de funcionamiento al conectar un procesador de señal adicional. El circuito ADEP.3 (Generación 3) cumple con los requisitos más recientes de las radios de coche OEM modernas y garantiza una integración perfecta. Controlado mediante la plataforma ACO, el sistema está preparado para el futuro y se adapta con flexibilidad a los cambios futuros en los sistemas de diagnóstico de las radios de fábrica. Esto garantiza la máxima compatibilidad con prácticamente todas las radios de fábrica, sin sobrecargar las salidas de los altavoces a niveles de volumen elevados.
Modo de ahorro de energía
El modo de ahorro de energía reduce el consumo del sistema de sonido cuando no se detecta señal de música durante un periodo determinado.
Al activarse este modo, la salida remota se apaga automáticamente. Si posteriormente se detecta una señal de música, el dispositivo vuelve a su funcionamiento normal en aproximadamente 2 segundos.
El retardo de apagado se puede ajustar o desactivar por completo mediante el software DSP PC-Tool.
Capacidad de arranque y parada
La fuente de alimentación del HELIX NEXT DSP ULTRA XT garantiza un suministro de voltaje interno estable incluso durante breves caídas de tensión hasta 6 voltios. Esto asegura que el procesador de señal siga funcionando correctamente incluso al arrancar el motor.
Características del DSP
Sintonizador
TuneEQ es una función extremadamente flexible y excepcionalmente fácil de usar para la corrección automática de la respuesta en frecuencia. Basta con una sola medición por canal de audio o par de canales con un micrófono de medición adecuado (como nuestro kit de ajuste AMI) para que TuneEQ ajuste automáticamente y con precisión el ecualizador a la curva de referencia deseada. TuneEQ utiliza todas las funciones del ecualizador paramétrico, incluyendo la frecuencia central, el factor Q y la ganancia. Además, dado que los cálculos necesarios, de gran complejidad, se ejecutan en segundo plano, TuneEQ ahorra una cantidad considerable de tiempo al ajustar el sonido.
Centro Real
La función «RealCenter» es un algoritmo patentado de Audiotec Fischer que enfatiza la información monofónica de los canales frontales izquierdo y derecho para crear una señal central única. A diferencia de los métodos convencionales que simplemente suman los canales, este sistema controla dinámicamente la señal central en función del contenido de información estéreo de los canales izquierdo y derecho. Esto significa que el canal central no reproducirá ninguna señal si solo el canal izquierdo o solo el derecho emiten una señal de audio. Con los algoritmos convencionales, el canal central solo tendría 6 dB menos de volumen en este caso. De esta forma, «RealCenter» de Audiotec Fischer permite una escena sonora amplia y única, ¡ideal tanto para el conductor como para el pasajero! Las desventajas de un canal central convencional, como una escena sonora espacial estrecha e intrusiva, son cosa del pasado.
Procesamiento de graves aumentado
El sistema patentado «Augmented Bass Processing» de Audiotec Fischer consta de dos funciones de sonido revolucionarias: «Dynamic Bass Enhancement» y «SubXpander». Estas están diseñadas específicamente para mejorar drásticamente la respuesta de graves de los subwoofers.
La función «Dynamic Bass Enhancement» combina ingeniosamente unos graves profundos y potentes con un alto nivel de presión sonora, independientemente del género musical o la configuración de la radio. Según la señal de entrada, «Dynamic Bass Enhancement» amplifica las frecuencias bajas y, al mismo tiempo, varía la frecuencia de corte del filtro subsónico. El resultado es una reproducción de graves significativamente más potente y profunda a volúmenes bajos y medios, sin riesgo de sobrecargar mecánica o eléctricamente el subwoofer a volúmenes altos. Es fascinante el nivel de rendimiento de graves que se puede lograr.
Para quienes deseen unos graves aún más profundos y con mayor impacto, pueden activar el «SubXpander». Este añade tonos subarmónicos a las frecuencias fundamentales en el rango de 50 a 100 Hz.
